电火花数控穿孔机电源箱结构与面板说明
数控穿孔机电源箱结构与面板说明
操作前请详细阅读本说明，以免因不合理操作而损伤电火花数控穿孔机。
本电源箱系本所自行开发设计的新型计算机数控系统。质量可靠，电路独特，操作方便。电源箱结构简捷，维修简单。
5.1电火花数控穿孔机电源箱结构
上部为计算机系统，前面中部为脉冲电源功放板，伺服控制板及驱动器、后面为高低压整流部份。电箱底部为主变压器部份，前门中部为计算机键盘。
5.2电火花数控穿孔机电源箱面板说明(见 图5.1)

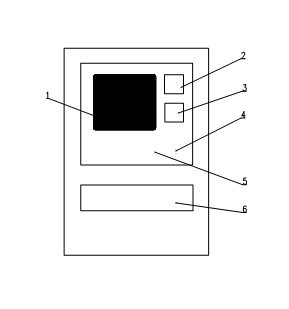

图5.1 控制箱面板
1--CRT显示器。显示加工状态信息，加工参数等。
2--电压表。加工间隙电压指示。 3--电流表。加工间隙电流指示。
4--停机按钮。停止电源供电。 5--启动按钮。开启电源供电回路。
6--计算机键盘。设置全部加工参数。
