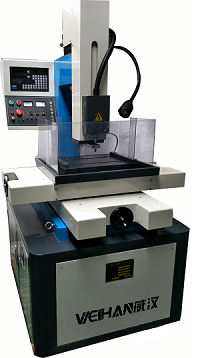

D703穿孔机，细孔放电机，小孔加工机
作者： 发布日期：2018-07-05
1. 能加工直径Ф0.3mm~3mm的深小孔(深径比最高可达300：1)
2. 加工速度可达每分钟30~60mm（视材料而定）
3. 能加工
线切割起始孔、过滤孔、喷嘴孔、气孔、群孔、超深孔等
4. 能加工不同的导电材料，甚至是半导电材料，特别适用与加工不锈钢、淬火钢、铜、铝、硬质合金等
5. 可直接在工件的斜面、曲面上进行加工
6. 可蚀除折断在工件中的钻头、丝锥等，而不损坏原孔螺纹
7. 工作液可直接采用自来水，也可以用皂化液，无污染
8. 操作简单、方便
9. 工作台X,Y二轴配有数显装置
二、基本配置：
（1）两轴数显与操作相溶为一体
（2）z轴采用5相十拍步进电机推动
（3）齿轮一体传动旋转头，体积小
（4）超大规模集成电路，使脉冲电源极为可靠
（5）高低压复合电源，大功率VMOS场效应
（6）电动二次行程升降
（7）专用柱塞泵，线隙式过滤器
（8）大理石台面
（9）不锈钢工件装夹附件
（10）随机备件及耗材
（11）加工极性可随意更换
（12）加工稳定度可调节
三、主要技术参数：
|
参数
|
单位
|
D703
|
|
D工作台面尺寸（长×宽）
|
mm
|
436×316
|
|
工作台行程（X×Y）
|
mm
|
300×400
|
|
Z轴行程（二次）
|
mm
|
300+270
|
|
加工深度
|
mm
|
0~300
|
|
最大加工速度
|
mm/min
|
60
|
|
最大加工电流
|
A
|
30
|
|
加工孔径范围
|
mm
|
Ф0.3~Ф3.0
|
|
工作台承受重量
|
Kg
|
200
|
|
工作液
|
|
水/皂化液
|
|
工作液箱容量
|
L
|
25
|
|
机床供电电源
|
|
380V/50Hz
|
|
最大消耗功率
|
KVA
|
3.5
|
|
机床外形尺寸（长×宽×高）
|
mm
|
1060×750×1700
|
|
外包装尺寸（长×宽×高）
|
|
1300×1040×2030
|
|
机床重量
|
Kg
|
600
|
|
控制方式
|
|
Z轴电动
|
|
数显
|
|
两轴数显
|
|
Z轴定深功能
|
|
选配
|
|
四、常用加工数据：
本节仅根据标准样机的工艺试验及照顾几个方面的工艺结果而得出一些工艺数据，用户可在具体的加工实践中，根据不同要求选择不同参数，而获得有所侧重的加工结果。条件：电极：黄铜 电网：380AC
|
参数
孔
材料
径
|
Ton
(1)
|
Toff
(2)
|
Ip
(3)
|
Kc
(12)
|
压力
(Mpa)
|
加工电压
(V)
|
旋转
|
加工电流
(A)
|
|
0.3
|
45#
|
2
|
1
|
2
|
0
|
5-6
|
25
|
Y
|
3
|
|
0.3
|
淬火钢
|
2
|
1
|
2
|
0
|
5-6
|
25
|
Y
|
3
|
|
0.3
|
不锈钢
|
2
|
2
|
2
|
0
|
5-6
|
25
|
Y
|
3
|
|
0.5
|
45#
|
3
|
2
|
3
|
0
|
6
|
25
|
Y
|
5
|
|
0.5
|
淬火钢
|
3
|
2
|
3
|
0
|
6
|
25
|
Y
|
5
|
|
0.5
|
不锈钢
|
3
|
2
|
2
|
0
|
6
|
25
|
Y
|
4
|
|
1.0
|
45#
|
3
|
2
|
5
|
-
|
6
|
20
|
Y
|
12
|
|
1.0
|
淬火钢
|
3
|
2
|
6
|
-
|
6
|
20
|
Y
|
12
|
|
1.0
|
不锈钢
|
3
|
2
|
4
|
-
|
6
|
20
|
Y
|
10
|
|
2.0
|
45#
|
4-6
|
2
|
6
|
=
|
6
|
20
|
Y
|
18
|
|
2.0
|
淬火钢
|
4-6
|
2
|
6
|
=
|
6
|
20
|
Y
|
18
|
|
2.0
|
不锈钢
|
5
|
2
|
6
|
=
|
6
|
20
|
Y
|
16
|
|
3.0
|
45#
|
5-7
|
2
|
8
|
=
|
6
|
20
|
Y
|
25
|
|
3.0
|
淬火钢
|
5-7
|
2
|
8
|
=
|
6
|
20
|
Y
|
25
|
|
3.0
|
不锈钢
|
7
|
2
|
7
|
=
|
6
|
20
|
Y
|
23
|
|
